風マスターフラット
（5インチベイ用4チャンネルファンコントローラーフラットモデル、平型スイッチ開閉式パネル採用、電圧供給制御・警告温度設定機能搭載、ブラック

製品画像

仕様概略
    この製品は販売終了しました。

  • 型番・JAN
    KM06-BK（風マスターフラット）　　　　 JAN:4571225049328
  • サイズ
    幅148.5×高さ42×奥行83mm（製品本体）
    幅119.3×高さ16mm（表示画面）
  • 入力
    DC5VおよびDC12V（パソコン電源より供給）
  • 出力
    3.7V〜12V（±10%)
  • ファンコン
    4チャンネル
  • 温度センサー
    4チャンネル
  • VFD表示項目
    ファン回転数・温度全チャンネル分（4つ）
  • 出力電流
    ファンコン1チャンネルあたり最大1A
  • 温度測定範囲
    0〜100度（摂氏）/32〜199.9度（華氏）
  • 回転数測定範囲
    0〜9990rpm
  • 測定頻度
    2秒毎
  • 重量
    160g
  • 付属品
    取付けネジ・日本語マニュアル・ファンケーブル・
    温度センサーケーブル・電源ケーブル
    パッケージ寸法・重量
    182×203×70mm・350g
製品の特徴
  • 5インチベイ内蔵専用4チャンネルファンコントローラーのフラット仕様モデル
    平型スイッチと開閉式パネル（半透明樹脂製）の採用で扉付きPCケースはもちろん、扉なしPCケースでも凹凸の一切無い完璧なフラット面が作れます。
    オーディオ機器の情報ディスプレイのような雰囲気で4チャンネル分のファン回転数・温度の同時表示が可能。

  • 「FAN起動エラー防止」機能搭載
    ファン起動時に最大電圧(DC12V)を与え、起動をより安定させます。

  • 「電圧供給制御」機能搭載
    接続ファンの未回転を検出後15秒間動作しない場合は、そのチャンネルへの電圧供給を停止します。

  • 「警告温度設定」機能搭載
    55〜90℃の間を5℃刻みでアラーム設定が可能です。
  • ディスプレイ表示on/offスイッチ搭載。
    ユーザー任意でディスプレイ表示の点灯・消灯が可能です。

  • ファン停止機能搭載
    各チャンネルの「-ボタン」を下限値までオスことでファンへの給電を停止します。

  • アラーム音ミュート（消音）機能搭載
    ジャンパスイッチによる設定でアラーム音を消すことが可能です。
    ※注意：アラーム機能そのものは停止出来ません。

  • 摂氏/華氏表示切替機能搭載
    ジャンパスイッチによる設定で温度表示単位を摂氏もしくは華氏に変更可能です。

  • 幅広い調整レンジ＆低電圧駆動機能

  • 3ピンコネクタおよびPWM4ピンコネクタ仕様のファンの接続が可能

  • RoHS対応の環境配慮型プロダクト
ダウンロード
製品画像

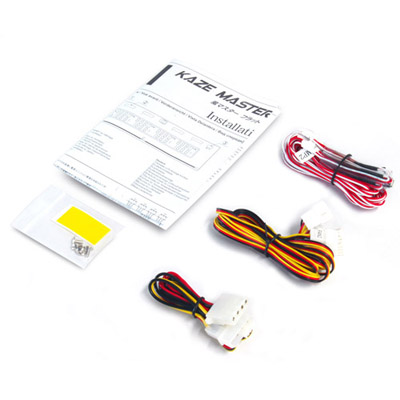

付属品


製品本体・・・全体

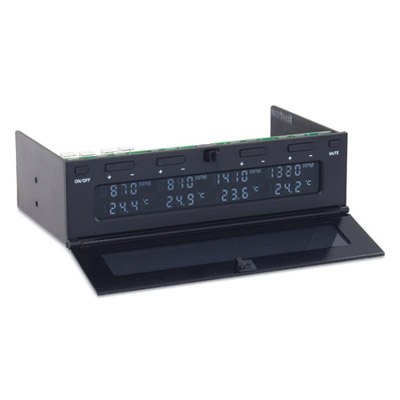

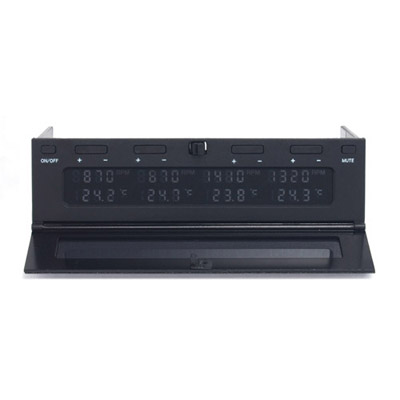

製品本体・・・扉を開けた時

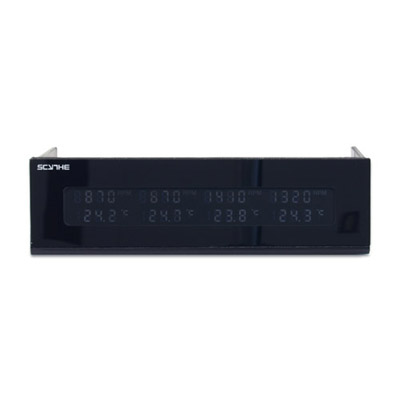

製品本体・・・扉を閉じた時

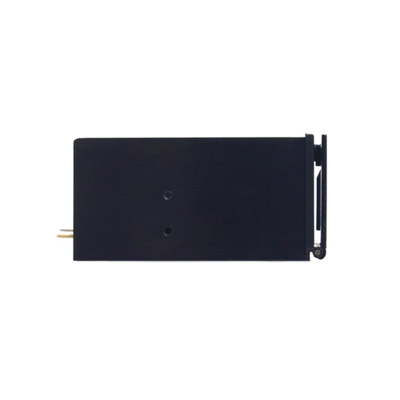

製品本体・・・側面

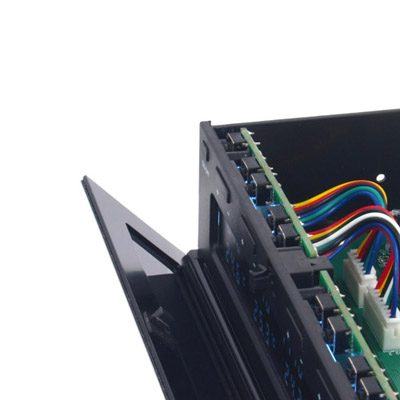

製品本体・・・扉部分、ボタンには接触しないようになっております。

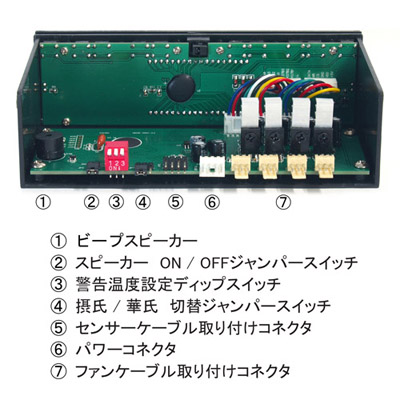

製品本体・・・背面、各種コネクタ

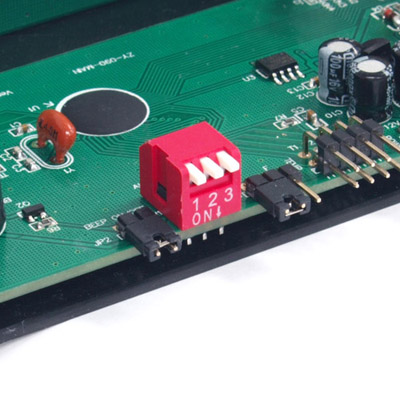

ディップスイッチ・・・警告温度などの表示をここで行います。

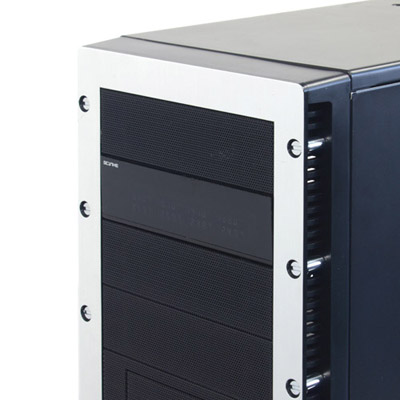

ケースへの組み込み例・・・ケースの外観がフラットな面持ちになります。

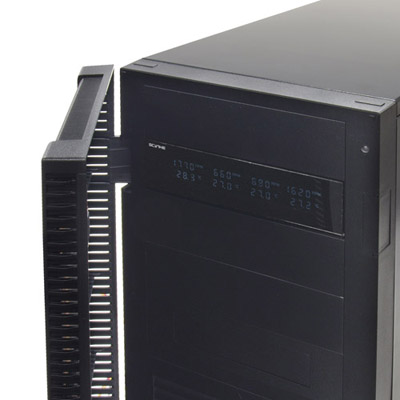

ケースへの組み込み例・・・扉つきケースでも問題なく設置できます。


製品パッケージ
