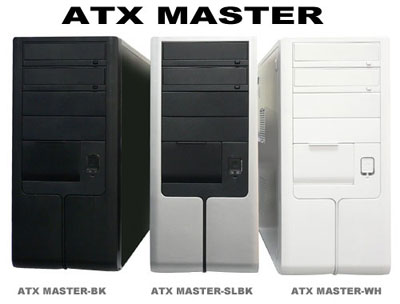

ATX MASTER　ホワイトとブラックとシルバーブラックモデル
12cmファン静音500W電源搭載ATXミドル

ATX-MASTER

仕様概略 この製品は販売終了しました。
  • ATX MASTER-WH（ホワイト）JAN:4560143269086
  • ATX MASTER-BK（ブラック）JAN:4560143269093
  • ATX MASTER-SLBK（シルバーブラック）JAN:4560143269109

  • サイズ：奥行482x 幅192 x 高426 mm
  • 5インチベイ：4本
  • 3.5インチベイ：1本/シャドウベイ5本
  • 搭載電源：サイズオリジナル12cmファン搭載静音500W
    電源『SCY-500A-AD12』。ATX12Vバージョン
    2.01準拠、S-ATA、PCI-EXPRESS対応！

  • 各種I/O：USB2.0×2個、オーディオin/out各1個
  • 搭載可能ファン
    フロント→静音12cm×1個（出荷時付属）
    リア→静音12cm×1個（出荷時付属）
  • ファン仕様：1000rpm/20.4dBA/32.0CFM

    /ペリフェラル4Pin接続

搭載電源仕様
  • SCY-500A-AD12
    • 　(画像)
  • 対応規格：ATX12V　Ver2.01

  • コネクタ

    • ATXメイン(20ピン/24ピン）　１
    ATX12V　（4ピン）　１
    PCI-EXPRESS（6ピン）　1
    FDD用　 （4ピン）　2
    HDD用 （4ピン）　8
    S-ATA用 （15ピン）　2
  • 搭載Fan：12cm　1基(底面) 1600rpm
  • 出力
ACInput 115V/230V〜　10A/6A　60Hｚ/50Hz

DC Output
+3.3V
+5V
+12V1
+12V2
-12V

+5VSB
最大出力電流
34A
34A
20A
17A
0.8A
2.5A
最大総合出力 +3.3V＆+5V　　TOTAL　OUTPUT　270W
+3.3V&+5V&+12V　　TOTAL　OUTPUT　480W
PEAK　POWER　580W　MAX


製品の特徴
  • ケースの前後に静音12cmファン搭載！！
    1000rpm/20.4dBA/32.0CFM

  • 大容量ATX12Vバージョン2.01準拠500W静音電源搭載！
    12cmファン、S-ATA、PCI-EXPRESS対応

  • CAG1.1準拠パッシブダクト付属サイドパネル！
    （38℃シャーシ準拠）

  • ギミック多彩のストラクチャー（フレーム）採用！！
    (1)スクリューレス（ネジ不要）サイドパネル
    (2)防振ゴム搭載HDDベイ付属
    (3)スライド式ロック機構採用5インチベイ
    (4)ワンタッチロック方式PCIスロットカバー採用

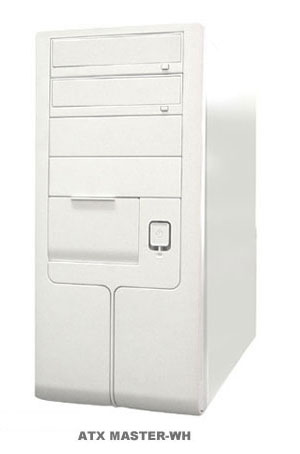

備考 ホワイトモデル

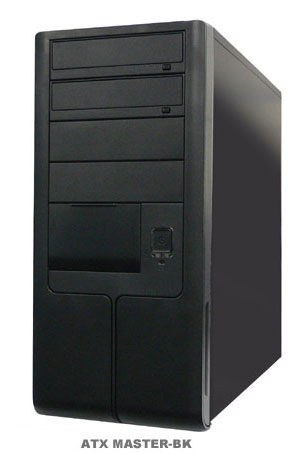

ブラックモデル

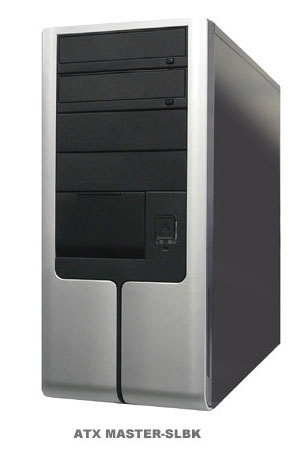

シルバーブラックモデル

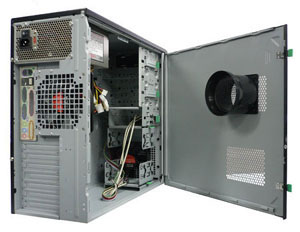

内部

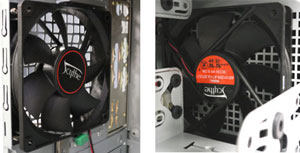

背面Fan（左）前面Fan（右）

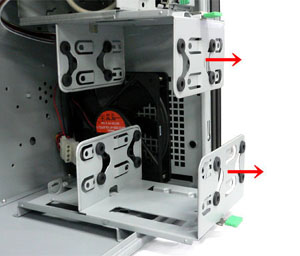

HDDシャドウベイ部

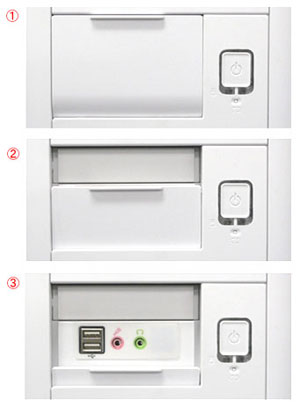

フロントI/O（扉式）
