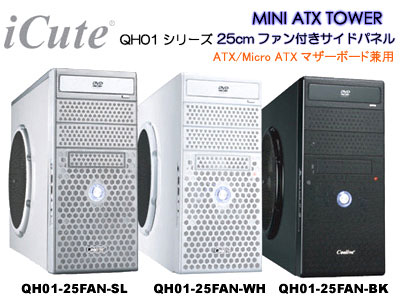

QH01-25FAN ブラックとホワイトとシルバーの3種類
ATX電源/ATXマザーボード搭載可能ミニタワーケース
電源無し、25cmファン搭載サイドパネル付属モデル

QH01-25FAN

仕様概略 この製品は販売終了しました。
  • QH01-25FAN-WH（白）JAN:4560143269819
  • QH01-25FAN-BK（黒）JAN:4560143269826
  • QH01-25FAN-SL（シルバー）JAN:4560143269833

  • サイズ：奥行508x 幅170 x高370 mm（それぞれ最大部）
  • 5インチベイ：3本
  • 3.5インチベイ：1本（シャドウベイ2本）
  • 搭載電源：無し（別途お求め下さい）
  • 各種I/O：USB2.0×2個、オーディオin/out各1個

  • 搭載ファン
    フロント→8cmファン1個搭載可能
    リア　 →8cmファン2個搭載可能
    ※出荷時搭載無し、別途お求め下さい
    サイドパネル→25cmファン1個搭載済み
  • ファン仕様
    700rpm±10%/27.74dBA/67.69CFM/ペリフェラル4Pin接続

製品の特徴
  • ATX電源とATXマザーボードが搭載可能なミニミニケース！
    しかも従来の同コンセプトモデルとは違いドライブおよび
    電源を「横置き」にする事で拡張性も確保！
    ファンコンやマルチパネル系といったドライブ以外の５イン
    チベイベイデバイスも違和感なく搭載可能。

  • エアフローの強化が図れる新設計シャーシ採用！
    フロントに8cmファン×1個、リアに8cmファン×最大2個搭
    載可能！ファンの選択肢を広げつつユーザー任意のエアフ
    ローの強化が可能！(出荷時未装着、別途お求め下さい）

  • まるごと全部冷やす！ケース内エアフローの再定義！
    従来のPCケース内エアフローの常識を覆す、
    巨大25cmファン搭載ケースの第３弾！
    サイドパネルに搭載された25cm径のファンから発生する
    エア フローが直接マザーボードに吹き付ける形となり、
    更にそこからケース内の前後へと副流を発生させる事で
    PCケース内すべてを冷却！

  • 補助冷却が必要な場合は、ケースのフロントと
    リア部分にケースファンを固定可能（フロント部8cmファン1個、 リア部8cmファン最大2個の搭載が可能、出荷時付属ファン無し）。

備考

ご注意
＊CPUクーラーの高さ目安
　・・・105mm以下のCPUクーラーのご使用を推奨します。それ
　　　　　以上の高さのクーラーを使用されるとサイドパネルの
　　　　　ファンと干渉しますのでご注意下さい。

＊電源サイズ（奥行き）の目安
　・・・奥行き170mm以下の電源のご使用を推奨します。それ
　　　　以上の長さの電源を使用されるとマザーボード上のコ
　　　　ネクタ・デバイス等と干渉する可能性があります。
　　　　(マザーボードの部品レイアウトによります）
　　　　12cmファンなど大口径ファン搭載電源はファン上向き・
　　　　下向きどちらでも設置が可能です。


正面


内部


正面と裏面(フレーム)

フロントI/O
QH01-25FAN
