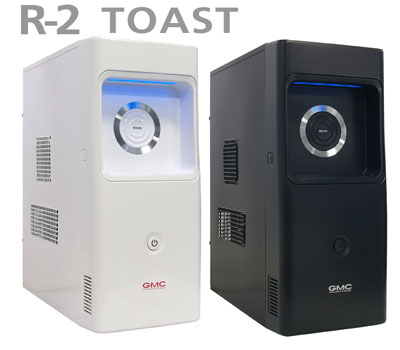

R-2ケース　ホワイトとブラックの2種類
ATX電源、ATXマザーボード対応コンパクトPCケース、400W静音電源搭載

R-2ケース

仕様概略 この製品は販売終了しました。
  • R-2-BK（黒）　JAN:4571225040875
  • R-2-WH（白）　JAN:4571225040882

  • サイズ：幅180 x 奥行363 x 高430mm(それぞれ最大部）
  • 5インチベイ：1本
  • 3.5インチベイ：シャドウベイのみ2本
  • 搭載電源
    サイズオリジナル12cmファン静音400W電源搭載。
    ATX12Vバージョン2.2準拠、
    S-ATAコネクタ標準搭載
  • フレーム鋼：0.6mm厚SECC
  • 重量：4.8kg（電源込み）
  • 対応：ATX、マイクロATX（BTX非対応）
  • 各種I/O
    USB2.0×2個、オーディオin/out各1個
    (AC97/HD AUDIO両対応）
  • 搭載可能ファン
    フロント→無し　（取付け不可）
    リア→12cm×1個 （出荷時搭載済。）
    サイドパネル→8cm×1個（出荷時未搭載）
    他→フレーム内下部に8cm×1個取付け可能(※別途お求め下さい。)
  • ファン仕様
    リア部分：120×120×25mm厚
    1000±10%rpm/24dBA/50.97CFM/3Pin接続

搭載電源仕様

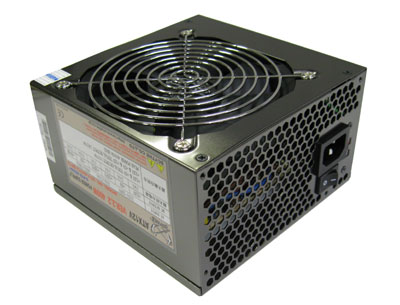

  • SCY-400T2-SF12
    • (画像)

  • 対応規格：ATX12V　Ver2.2
  • コネクタ
    ATXメイン20+4ピン×1、ATX12V4ピン×1、
    PCI-Express6ピン×1、
    ペリフェラル4ピン×6、FDD4ピン×2、
    S-ATA15ピン×2
  • 搭載Fan：12cm　1基(底面) 1200rpm
  • 出力
ACInput 115V/230V〜　8.8A/5.0A　60Hｚ/50Hz

DC Output
+3.3V
+5V
+12V1
+12V2
-12V

+5VSB
最大出力電流
19A
24A
14A
15A

0.6A

2.0A
最大総合出力

+3.3V＆+5V　　TOTAL　OUTPUT　155W
+3.3V&+5V&+12V　　TOTAL　OUTPUT　383W
PEAK　POWER　400W　MAX


※この電源は2007年10月24日入荷分より仕様が変わっています。
　旧ロットの製品詳細についてはこちら

製品の特徴
  • コンパクトPCケースの構造改革！
    光学ドライブ(5インチベイ)をフロントパネル内に垂直に搭載
    する『ＶＭＳ』(Vertical Mount System:垂直マウント方式)
    構造採用！（特許出願中）
    これにより、これまでにないデザイン性とコンパクトタイプ
    とは思えないケース内スペースの確保に成功！
    組み易さ抜群！！

  • USB2.0コネクタ×2個、AC97/HD AUDIO両対応のオーディオ
    in/outコネクタを搭載！

  • フロント部分はブルーLED間接照明によるイルミネーション効
    果をお楽しみ頂けます。

  • ATX12Vバージョン2.2準拠12cmファン静音400W電源搭載！
    20/24ピン接続対応、SATAコネクタ標準搭載。

  • RoHS対応の環境配慮型プロダクト。(ケース本体のみ)

ダウンロード

備考

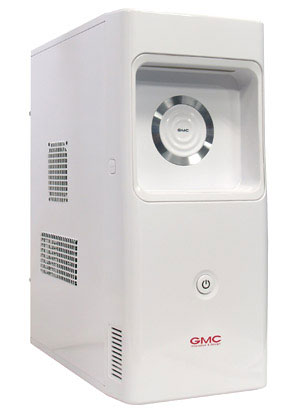

ホワイトモデル

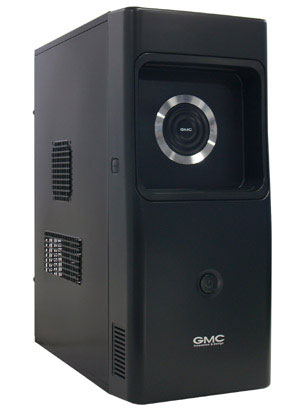

ブラックモデル

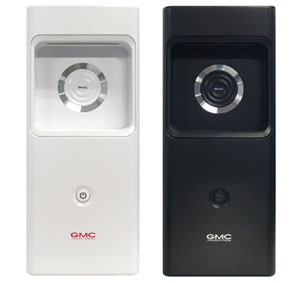

正面

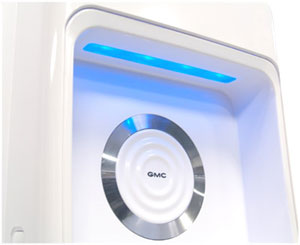

青LED搭載

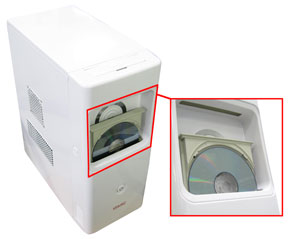

『ＶＭＳ』(Vertical Mount System:垂直マウント方式)
取り付け例(ドライブは含まれません。)

VMS用の光学ディスクドライブのディスク固定具

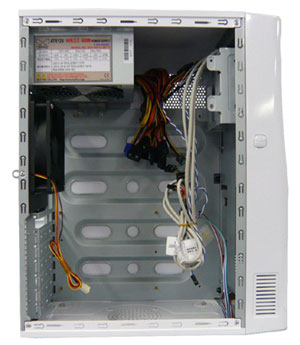

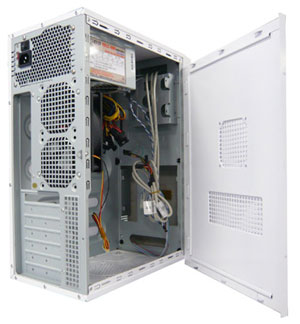

内部

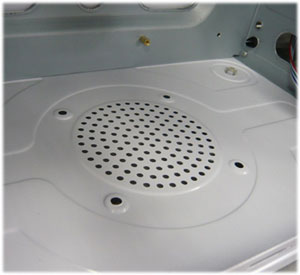

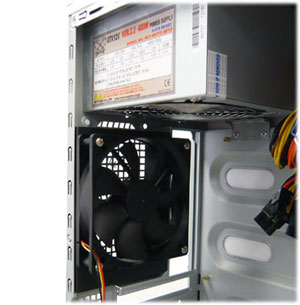

ファン(上：リアファン　下：底面部8cm用)

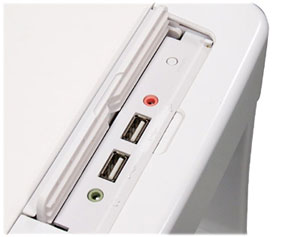

フロントI/O（フロントパネル上部にあります。）
