Z320
TFX300W電源搭載マイクロATXスリムケース、ブラックとホワイトの2種類

Z320

仕様概略 この製品は販売終了しました。
  • Z320-BK（黒）　JAN：4571225042398
  • Z320-WH（白） 　JAN：4571225042404

  • サイズ
    幅97 x 奥行430 x 高340mm　(縦置き時　それぞれ最大部）
  • 5インチベイ：1本
  • 3.5インチベイ：1本/シャドウベイ2本
  • 搭載電源 ：TFX12V 300W、8cmファン搭載
  • 重量：5.6kg（電源込み）
  • 対応：マイクロATX　（ATX/BTX非対応）
  • 各種I/O
    USB2.0×2個、オーディオin/out各1個 (AC97/HD AUDIO両対応）
    IEEE1394×1個
  • フレーム/重量 ：0.8mm SECC、約5.5kg（ケースのみ約4.3kg）
  • 搭載可能ファン
    フロント→8cm×1個（※出荷時搭載済）

    ファン仕様
    80×80×15mm厚
    1500rpm±10% / 16.85CFM / 18.55dBA/3Pin接続
搭載電源仕様

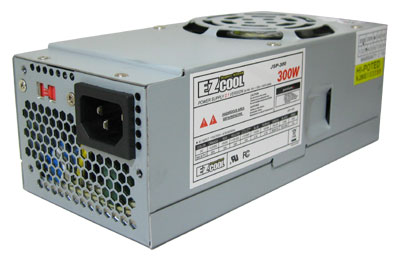

  • JSP-300
    • 　(画像)
  • 対応規格：TFX　Ver2.1
  • コネクタ
    ATXメイン(20ピン/24ピン）　１
    ATX12V　（4ピン）　１
    FDD用　 （4ピン）　1
    HDD用 （4ピン）　3
    S-ATA用 （15ピン）　2
  • 搭載Fan：8cm　1基
  • 出力
ACInput 115V/230V〜　6/3A　60Hｚ/50Hz

DC Output
+3.3V
+5V
+12V1
+12V2
-12V

+5VSB
最大出力電流

20A

15A
16A
16A
0.3A
2.0A
最大総合出力

+3.3V &+5V　　TOTAL　OUTPUT　110W
+12V1 & +12V2　　TOTAL　OUTPUT　288W
Max all outputs　300W

製品の特徴
  • オーソドックスデザイン採用マイクロATXスリムケース！
    スリムケースとしては希少なフロント扉無しモデル！
    5インチベイ・3.5インチベイ各1本がアクセス可能ドライブ
    として使えます！（他に3.5インチシャドウベイ2本有）

  • スリムケース初！？
    スクリューレス(ネジ不要)レールで固定可能な3.5インチシャドウベイ採用！

  • フロント集中配置のI/Oコネクタ群！
    USB2.0×2個、IEEE1394×1個、AC97/HD Audio両対応の
    オーディオin/outコネクタをフロント部に集中搭載！

  • 300W静音TFX12V電源搭載！（TFX12Vバージョン2.1準拠）
    S-ATAコネクタ2、ペリフェラル4ピンコネクタ3、FDDコネクタ1
    と余裕の搭載量！

  • 剛性重視の0.8mm SECC鋼板採用フレーム！

  • RoHS準拠の環境配慮型プロダクト。
    搭載電源もRoHS対応しています。
ダウンロード

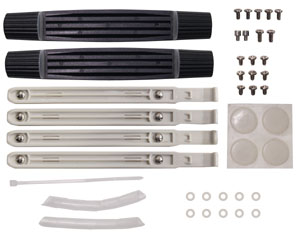

備考 付属品

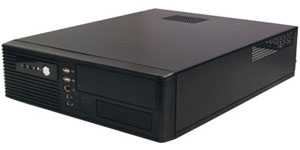

ブラックモデル

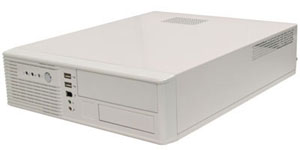

ホワイトモデル

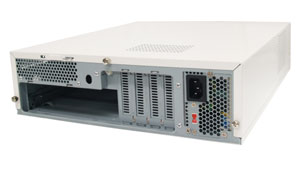

背面

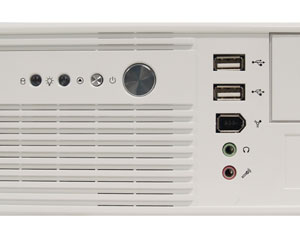

フロントI/O　

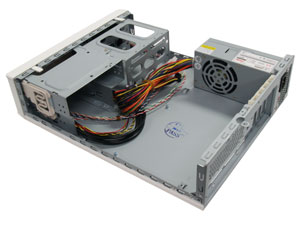

内部

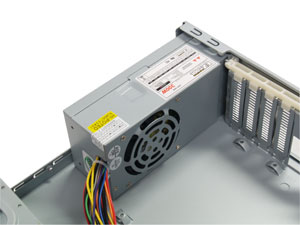

TFX電源

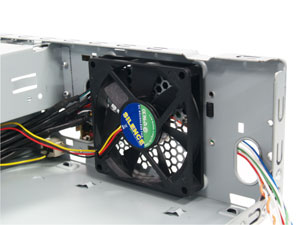

フロントファン
