サイズオリジナル設計サイドフロー型CPUクーラー、ソケット2011/1155/AM2他ユニバーサル対応、PWM仕様「隼140」ファン搭載、ナローフィン＆バリアントヒートパイプ構造採用
製品画像
仕様概略
    ★この製品の販売を終了しました。

  • 型番・JAN
    SCASR-1000　JAN:4571225051987

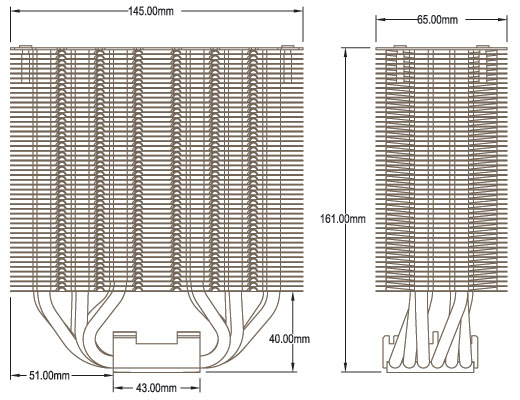

  • サイズ・・・図示
    145×65×高さ161mm（ヒートシンクのみ）
    140×140×厚さ25mm（搭載ファン）


  • ファン回転数
    500±300rpm 〜 1300rpm±10%


  • ノイズ
    13.0 〜 30.7dBA


  • 風量
    37.37 〜 97.18CFM


  • 静圧
    1.47 〜 10.0Pa / 0.15 〜 1.02mmH2O


  • 対応ソケット
    intelソケット 775 / 1150 / 1151 / 1155 / 1156 / 1366 / 2011

    AMDソケット AM2 / AM2+ / AM3 / AM3+ / FM1 / FM2
    別売りプレートを使用することでAM4に取り付けできます。


  • ヒートパイプ
    6mm径×6本


  • 重量
    750 g


  • 付属品
    グリス・図解入り多言語マニュアル(日本語含む）・ファンクリップ2組


  • パッケージ寸法
    172 x 120 x 220 mm


  • パッケージ重量
    1330 g

製品の特徴
  • サイズオリジナル設計サイドフロー型CPUクーラー

  • 干渉排除型デザインを採用
    １）ナロータイプフィン＆バリアントパイプ構造
    大型ヒートスプレッダ搭載メモリとの干渉を抑えた
    幅の狭いフィン設計と放熱フィンの表面積を
    最大限に発揮すべく6mm径ヒートパイプ6本をバランス良く配置しました。
    ２）全高161mm
    14cmファンを搭載する大型クーラーながら全高を161mmに
    抑えることで200mm幅の一般的なミドルタワーケースに
    収まるよう設計しました。
    ※PCケースの構造（サイドパネルの意匠や搭載ギミック等）
    により搭載出来ない場合がありますのでご注意下さい。


  • 新設計「隼140」のPWMモデルを採用
    120mmファンと同じネジ穴位置を持つラウンドフレーム形状の
    新設計140mmファン「隼140」PWMモデルを採用。
    「小軸＆大型ブレード」による風量重視の仕様としつつ、
    ブレードにスリットを入れることにより空気抵抗の低減と
    デザイン性の両立を図りました。


  • デュアルファン仕様にも対応
    ケースファンを最大2個搭載可能（出荷時ファンは1個、ファン
    固定用クリップは2組付属しております）
    対応ファンは120mmファンと同じネジ穴位置を持つ135〜140mm
    ファンもしくは120mmファン、いずれも25mm厚用になります。


  • ファン固定用ワイヤークリップの固定力を強化
    付属の「隼140」ファンへの最適化と汎用120mmファンを
    使用した際の適合性を両立する新型ワイヤークリップを採用。

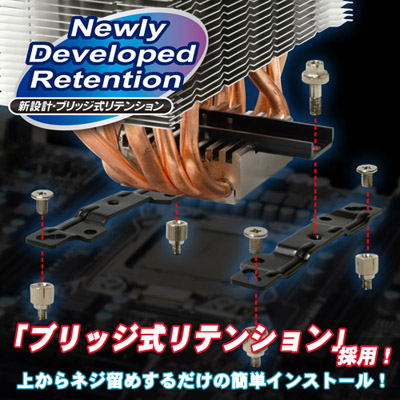

  • 新設計・ブリッジ式リテンションを初採用
    ヒートシンクのベース部分にメタルバーを渡すブリッジ方式の
    リテンションシステムを初採用。
    これにより大型ヒートシンクの確実な固定と合理的かつ簡単な
    インストール手順を実現しました。


  • ワイドレンジRPM設計※
    低回転〜高回転まで、どの回転数にも最適な冷却性能を発揮するヒートシンク設計。
    極静音モードから究極のオーバークロックまでをサポート！

    ※ファン回転数なりの最大性能が常に発揮される、という設計です。
    ファンの回転数を上げるほど冷却性能はリニアに上昇し、冷却能力の
    急激な頭打ちが発生しません。
    また、ファン回転数を落としても一定レベルの冷却性能は常に維持され、
    急激な冷却能力の落ち込みも発生しません。
  • Intel/AMDユニバーサル対応


  • RoHS対応の環境配慮型プロダクト
お知らせ ●レビュー記事に掲載されました
・PC Watch様の連載記事「瀬文茶のヒートシンクグラフィック」で
　レビューが掲載されました。

・helmitage Akihabara様のレビュー記事「一点突破」において
　阿修羅クーラーが掲載・エディターズ・チョイスに選ばれました。
　レビュー記事についてはこちら
　http://www.gdm.or.jp/review/2013/0209/19113
サポート関連
※ご注意ください※
・ソケット775でお使いの場合、本クーラーは「縦方向気流（一般的なミドルタワーケースで下から上に向かうエアフロー）」 のみの方向での取付けに制限されますのでご注意下さい。

・本製品にはAMD用のバックプレートは付属しておりません。マザーボードに付属するバックプレートをご利用ください。

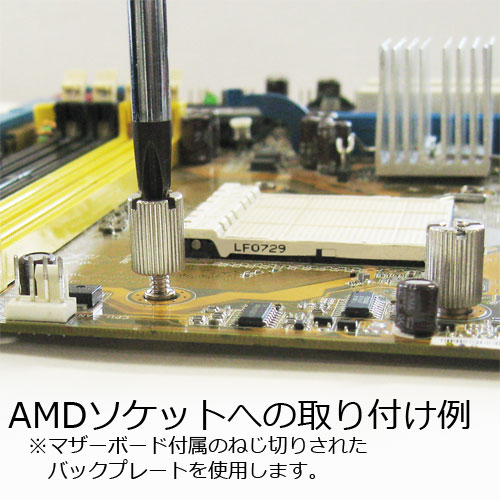

参考画像：AMDソケットネジ止め
製品画像

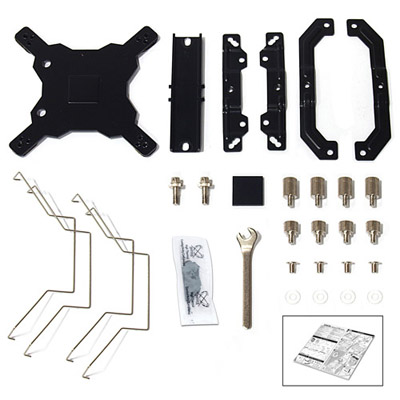

付属品

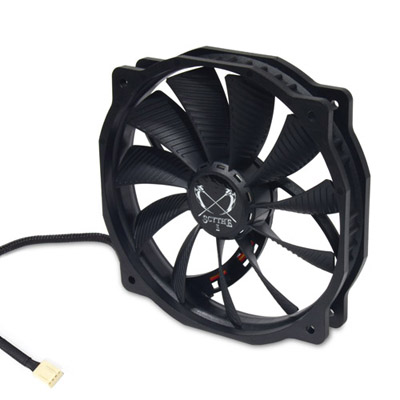

付属ファン・・・小軸大型ブレードの隼140PWMファンを付属

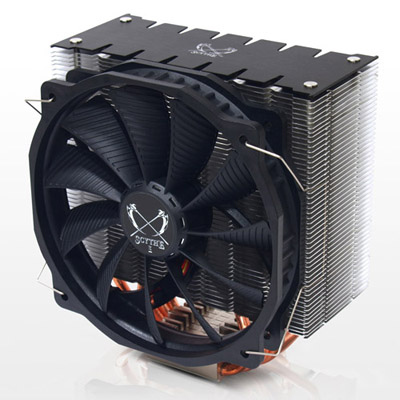

製品本体・・・全体

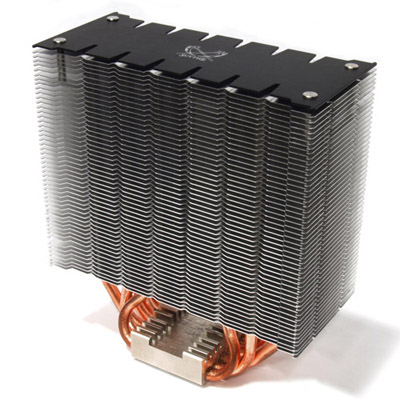

製品本体・・・ヒートシンクのみ

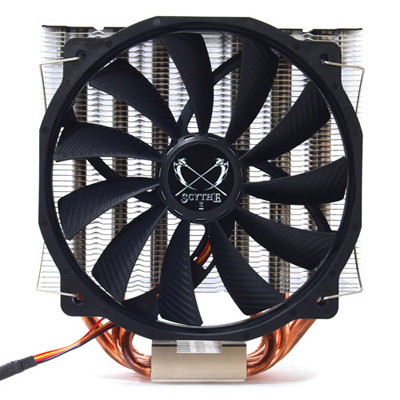

製品本体・・・正面

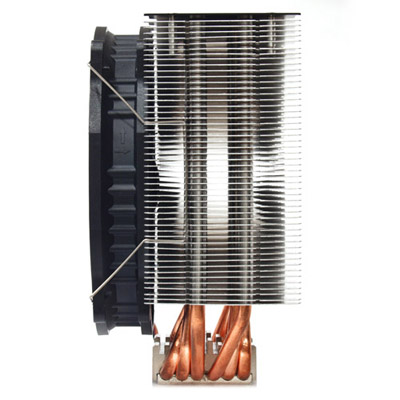

製品本体・・・側面

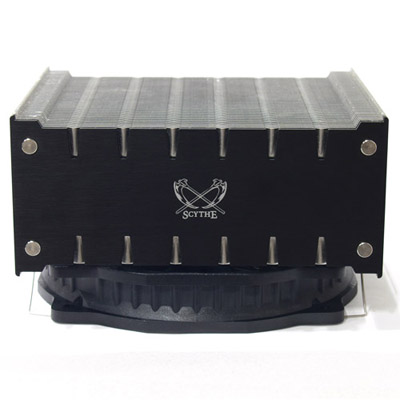

製品本体・・・上面

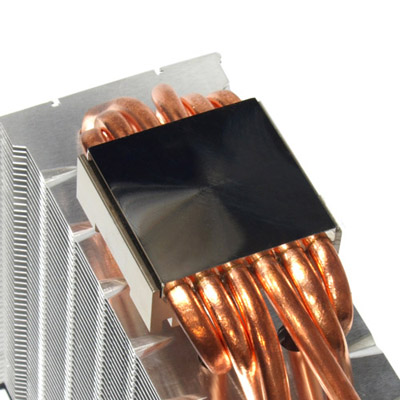

製品本体・・・底面


取付方式・・・新設計ブリッジ式リテンション（ネジ止め固定方法）

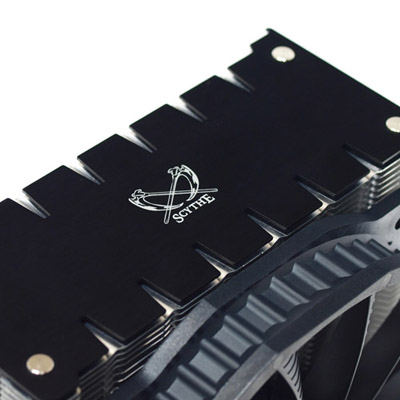

ヒートシンク上面にカバーを付属

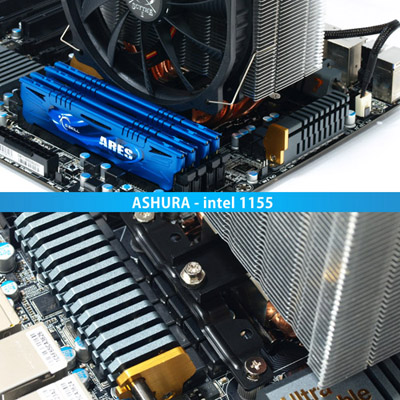

搭載例・・・intel1155ソケット搭載例（775/1156/1366も同様な取付けとなります。）

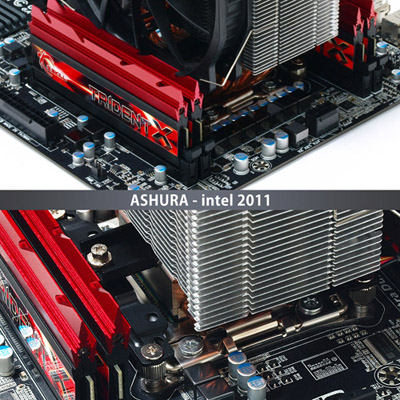

搭載例・・・Intel2011ソケットの取り付け例

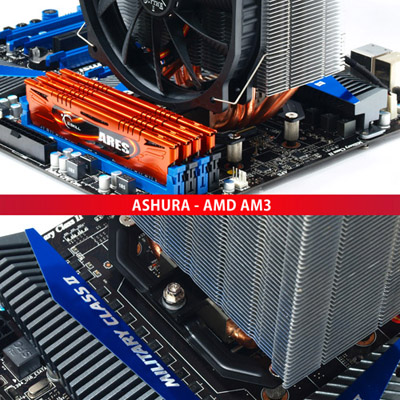

搭載例・・・AM3ソケットへの搭載例（AMD系対応ソケットは同じ取付になります。）

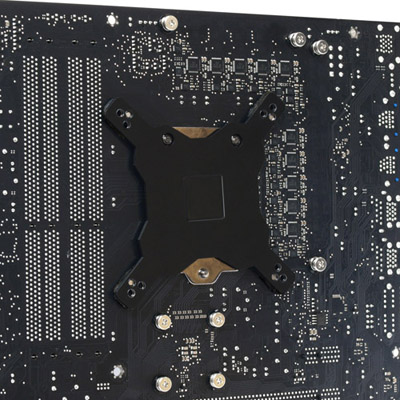

バックプレート部分

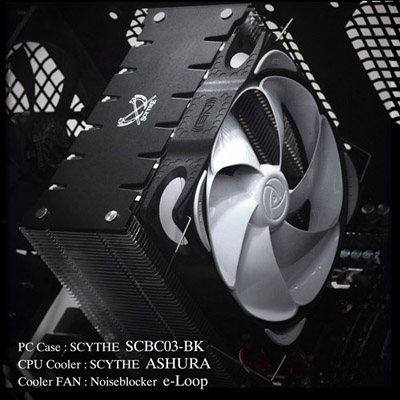

ファンのカスタマイズ（12cmファンNB-eLOOPへの換装）

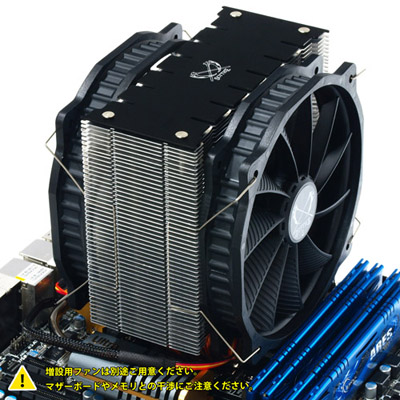

ファンカスタマイズ例・・・デュアルファン、付属のクリップで2個のファンを搭載可能。
※ファンは1個しか付属していないので、2個めは別途お求めください。

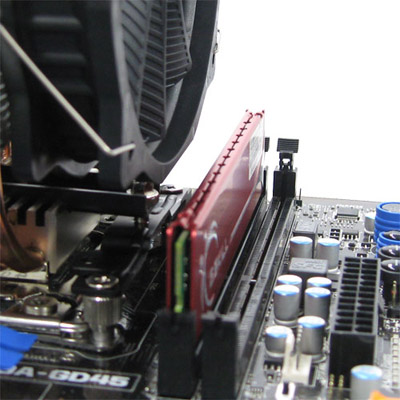

非干渉系デザイン・・・ナロータイプフィン採用でメモリ等の物理干渉もかなり抑えられます。


製品パッケージ
