Fan Mounting Kit

プロリマテックブランド、フルハイト拡張スロット装着型のファンマウンター

製品画像
仕様概略 この製品は販売終了しました。
  • 型番・JAN
    FMK-01　JAN：4571225048666
  • 外形寸法
    200×153.7×28mm
  • 対応ファン
    25mm厚、92〜140mm角ファン
    ※リブの有無は問いません。
    最大4個 搭載可能
    (マザーボードに対し水平に2個、垂直に2個)
  • スロット占有
    最大3スロット
    ※マザーボードに対し垂直にファンを取り付けた場合
    製品本体+ファンで3スロット占有します。
    ※本体のみの場合は1スロット占有となります。
  • 本体重量
    150g(組み立て時)
  • 付属品
    図解入り英語マニュアル、ファン固定用ネジ
  • パッケージ寸法・重量
    46×42×255mm・215g

製品の特徴
  • PROLIMA TECHブランドの拡張スロット固定高剛性ファンマウンター！
    拡張スロットにファンを搭載して、VGAカードなどの冷却やシステム冷却が可能にするファンマウンターの登場。
    ハイカーボンスチール製で、折り曲げ加工されたホルダーと肉厚バーの採用で、高い剛性を実現しました。
  • ケースシャーシを挟み込むバックプレート固定方式を採用
    拡張カード固定用のネジに加え、バックプレートを用いることで、より厳重に固定することが可能です。
    振動が押さえられ、静音効果にも期待が出来ます。
  • マザーボードに対して水平面、垂直面それぞれにファンの固定が可能
    25mm厚の92〜140mm角ファンを、マザーボードに対して水平に2個、垂直に2個、
    最大で合計4個のファンを搭載できます。
    冷却目的に合わせて、自由なレイアウトが可能です。
  • RoHS対応の環境配慮型プロダクト

備考 ※ご注意ください※
・ファンは付属しませんので別途ご用意下さい。
・環境によりファンが干渉し、取り付けられない場合がございます。
・リブ無しファンを取り付ける際は締め過ぎによるファンの破損がございますのでご注意ください。
・マザーボードに対し水平にファンを設置する場合はCPUクーラーの高さが約120mm以上の場合は環境により物理干渉する場合がございます。
また、拡張カード幅が約120mm以上あるもの、VGAカードの給電用コネクタなども物理的な干渉で取り付けられない場合がございますのでご注意ください。
製品画像

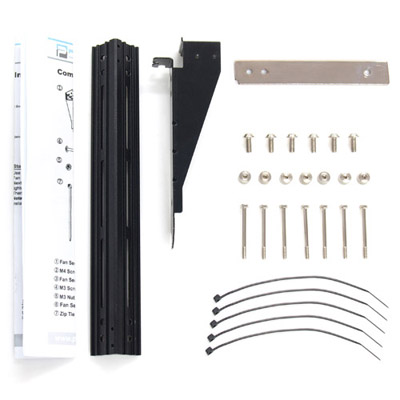

内容物

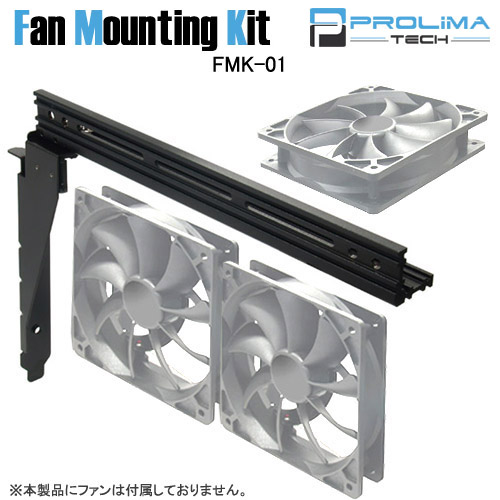

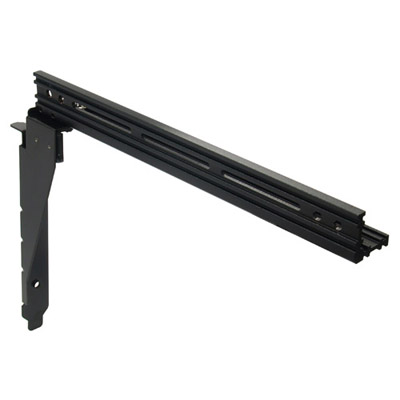

製品本体・・・組立例

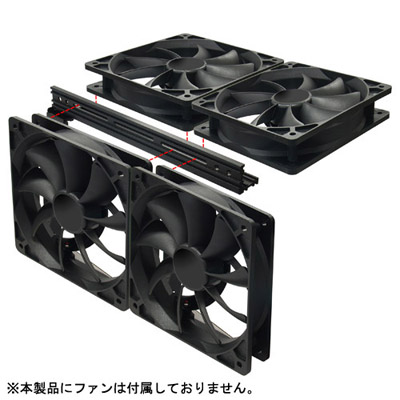

ファン取り付け例

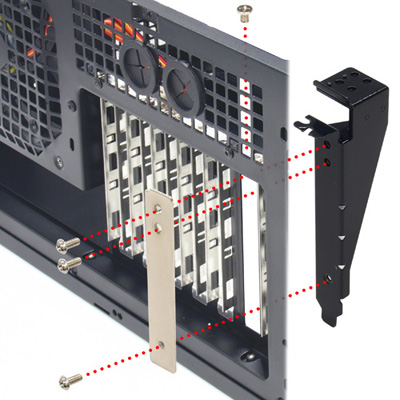

ケースへの設置例

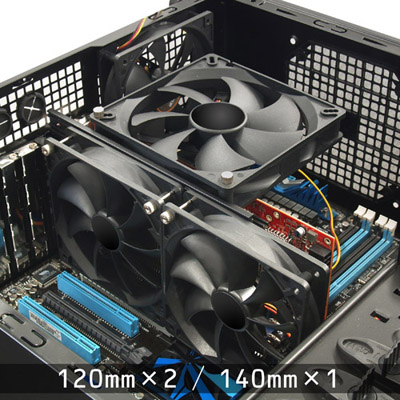

搭載例・・・12cmファンなどを利用すれば拡張スロットを覆うようにファンの設置が可能

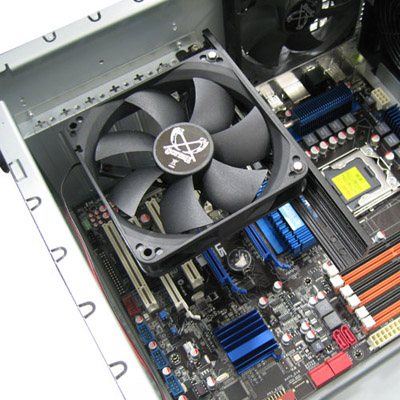

搭載例・・・搭載向きを変えることによりスロット周りでなくCPU周辺まで風を送ることが可能。


製品パッケージ
