GRAND FLEX PWM

100%サイズオリジナル設計流体軸受・ブレード・フレーム採用12cmファン、PWMモデル

製品画像
仕様概略
    この製品の販売を終了しました。

  • 型番・JAN
    SM1225GF12SH-P（PWM2400rpm）　JAN:4571225051116

  • サイズ
    120×120×厚さ25mm
  • ファン回転数
    600+250〜2400±10% rpm
  • ノイズ
    13.5〜39.5dBA
  • 風量
    24.2〜96.8CFM
  • 静圧
    0.28〜4.55mmH2O/2.75〜44.62Pa
  • 駆動電圧
    DC12V
  • リブ
    無し
  • 重量
    約178g
  • ケーブル長
    約50cm
  • ベアリング
    Sealed Precision FDB（高精度密閉型FDB）
  • MTTF
    25℃ 12万時間

  • 付属品
  • PWMファン用4ピン→ペリフェラル4ピン変換ケーブル、
    取付ネジ、防振ゴムブッシュ
  • パッケージサイズ
    128(W)×257(H)×28(D)mm
  • パッケージ重量
    245g

製品の特徴
  • 100%自社設計ベアリング・ブレード・フレーム採用
    「GRAND FLEX」のPWM仕様モデル

  • ワイドレンジ仕様
    600±250 〜 2400±10% rpmという広い回転数レンジとすることで
    様々な使用環境に対応可能です。
    また、非PWM接続することで2400rpm固定という高速ファンとしての
    使い方も可能です。

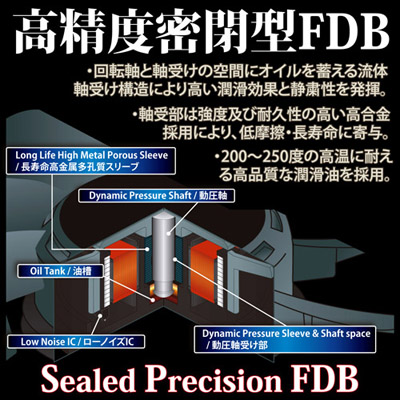

  • 自社設計ベアリング採用
    「Sealed Precision FDB（高精度密閉型FDB）」
    オイル封入キャップを排した完全密閉型のベアリング構造を採用しました。
    これによりオイルの揮発や漏れを最低限に抑える
    高い保持能力を実現します。
    　高い潤滑効果と静粛性
    　回転軸と軸受けとの空間にオイルを蓄える流体軸受構造により
    　高い潤滑効果と静粛性を発揮します。
    　低摩擦・長寿命
    　軸受部に強度及び耐久性の高い高合金を採用することで、
    　低摩擦・長寿命を実現します。
    　高品質な潤滑油
    　200〜250℃の高温に耐える高品質な潤滑油を採用しました。

  • 自社設計ブレード（羽）の採用
    冷却対象への風の直進性を向上させる独自形状のブレードを設計。
    ノイズと風量・静圧のバランスを追求しました。

  • ロングケーブル仕様
    長過ぎず短過ぎない、汎用性の高い50cmのケーブル長としました。

  • リブ無し

  • ネジorゴムブッシュの最適な固定が可能
    タップネジおよび防振ゴムブッシュ付属で取付箇所に応じて
    最適な固定が可能。

  • RoHS対応の環境配慮型プロダクト。
サポート関連 ※ご注意下さい※
○PWM機能を有効にする場合は、PWM対応マザーボードにてご利用下さい。
○PWMファンはお使いのマザーボード(BIOS)によってスタート時の
　回転数などが変わる場合がございます。
　これは各マザーボードメーカーのBIOSの特性・チューニング状態が
　もたらす結果となります。
○ペリフェラル4ピン変換ケーブルに接続して使用された場合、
　PWMコントロールは機能しませんのでご注意下さい。
　また、一般的なファン用3ピンコネクタに接続された場合も同様に
　PWMコントロールは機能しませんのでご注意下さい。
　(定格の最大回転数で動作します）
　3ピンコネクタ仕様のファンコントローラーに接続した場合は
　PWMコントロールは機能せず、
　ファンコントローラーによる回転数調整（VRコントロール)が可能です。
製品画像

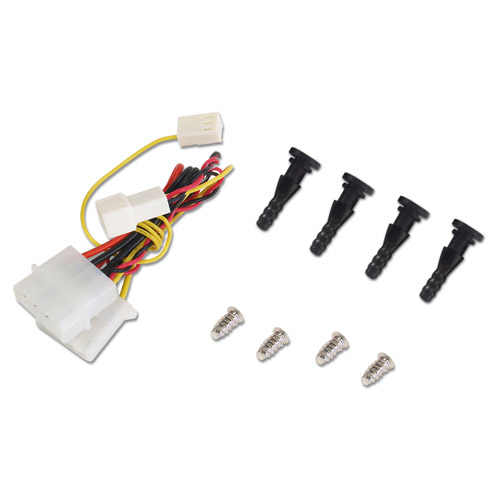

付属品

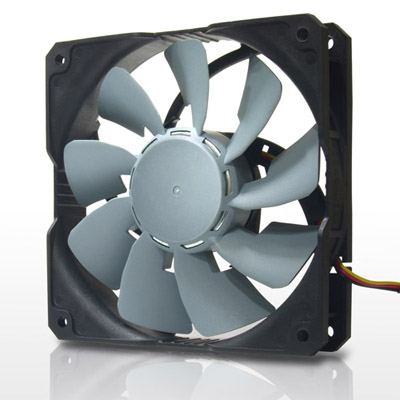

製品本体・・・全体

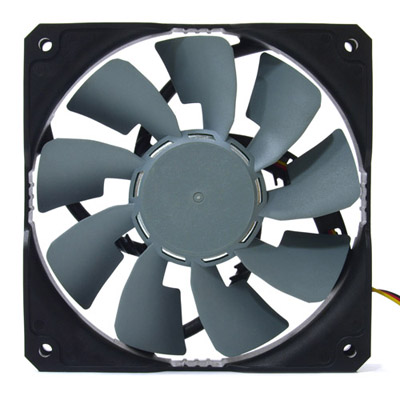

製品本体・・・正面

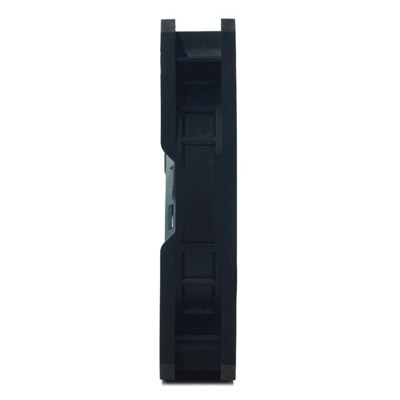

製品本体・・・側面

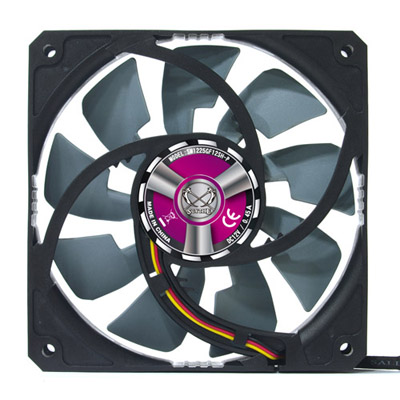

製品本体・・・背面


オリジナルベアリング

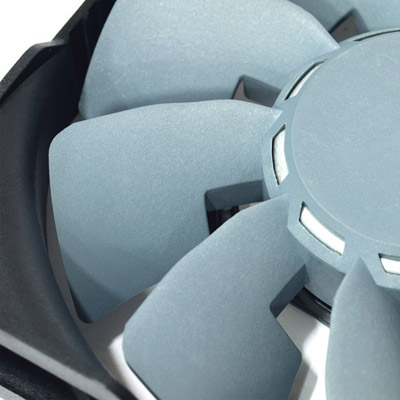

ブレード部分

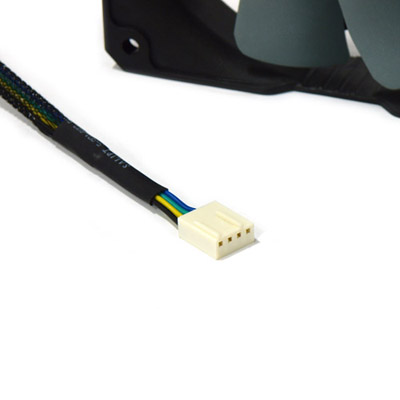

ファンコネクター・・・PWM4ピン

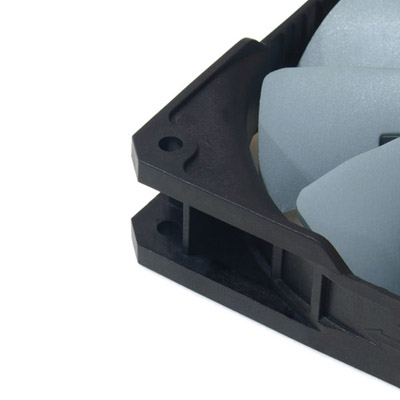

リブの有無・・・リブなしになります。


製品パッケージ
