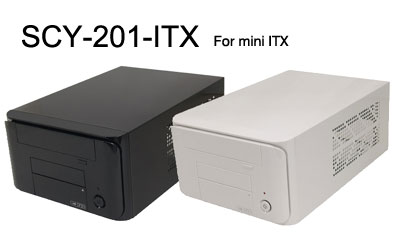

• SCY-201-ITX-BK　JAN:4571225042893

• SCY-201-ITX-WH　JAN:4571225042909


• サイズ：幅220 x 奥行342x 高130mm(それぞれ最大部）

• 5インチベイ：1本
  ※奥行き推奨18cmまでとなります。
  　 19cm以上になるとケーブル類との物理干渉で
  　 搭載できない場合があります。

• 3.5インチベイ：1本/シャドウベイ1本

• 搭載電源：8cmファン搭載SFX250W電源、S-ATAコネクタ付

• 対応：mini-ITX（mini-DTX非対応）

• 各種I/O：USB2.0×2個、オーディオin/out各1個 (HD AUDIOのみ対応）

• フレーム/重量 ：0.6mm SGCC、約2.7kg

• SL-8250SFX　SFXタイプ250W電源　画像

• コネクタ
  ATXメイン(20ピン/24ピン）　ｘ1
  ATX12V（4ピン）　ｘ1
  HDD用 （4ピン）　ｘ3
  S-ATA用 （15ピン）　ｘ2
  FDD用(4ピン)　ｘ1

• 搭載Fan：8cm角15mm厚　　1基

• 出力

• 5インチドライブ+3.5インチHDDが搭載可能なmini-ITXケース！
  入手性の高い5インチ光学ドライブ、大容量3.5インチHDDなどで
  mini-ITXシステムの構築が可能！


• 拡張カード用スロット1本搭載。


• 大容量SFX250W電源を内蔵！S-ATAコネクタ搭載。


• インストールマニュアル

  ※訂正とお詫び※
  ・マニュアル上のHD AUDIOピンアサインの説明において
  　AC97の説明となっておりました。 上記のPDFファイルは修正されたものに
  　なりますので、お手数ですがそちらをご参照ください。
  ・マニュアルにはパワースイッチ類などのまとめたピンの
  　レイアウトが記載されておりません。
  　ピンアサインの詳細についてはこちらをご参照ください。
  ここに訂正とお詫びを申し上げます。

※仕様変更のお知らせ※
2009年3月より入荷したロットより、仕様の変更がございます。
旧ロットの側面は右側のみ通気口がございましたが
新ロットより両側面に通気口がつけられました。

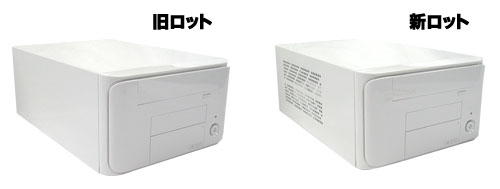

旧ロットと新ロットの参考画像
また、PowerLEDやスイッチ類のピンもすべてまとめられていたものが
各種ピンに分けられています。
旧ロットの画像

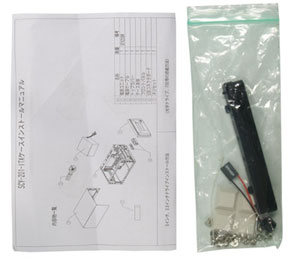

付属品

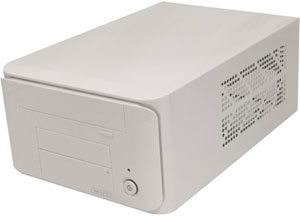

ホワイトモデル

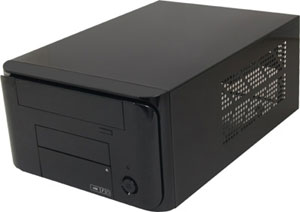

ブラックモデル

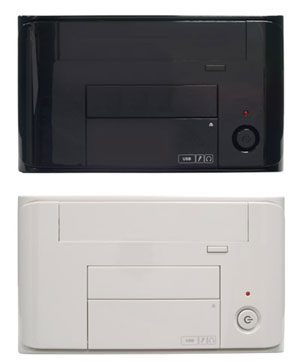

フロント

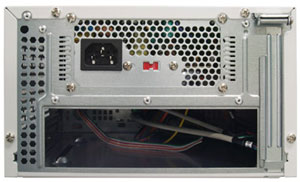

背面・・・電源ユニットはSFXタイプですが4点止めとなりますので
　　　　　 ご注意ください。

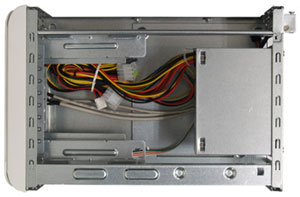

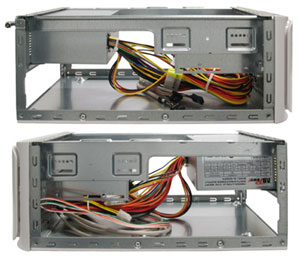

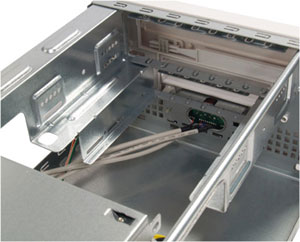

ケース内部

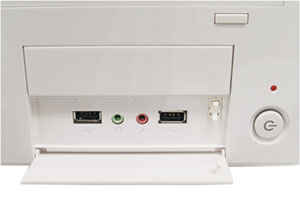

フロントI/O

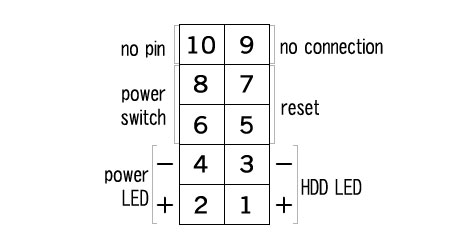

※2009年3月以前のロットについては、パワー、リセットのスイッチやLEDのピンが
まとめられています。ピンのピンアサイン詳細はこちら 。
一部のマザーで配置が異なる場合がありますので別途変換ケーブルなどで
接続しなければならないことがございます。旧ロットの画像

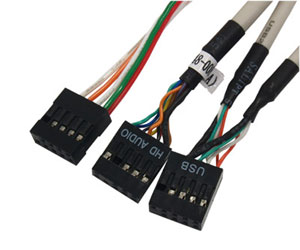

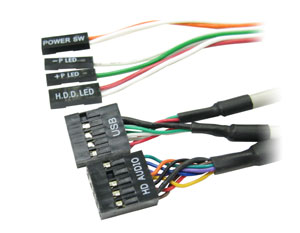

下の画像は2009年3月以降のロットのフロントI/Oのコネクタです。
