Conpane4号　Fanの電源供給方法、Fanの取付け方　サポート情報

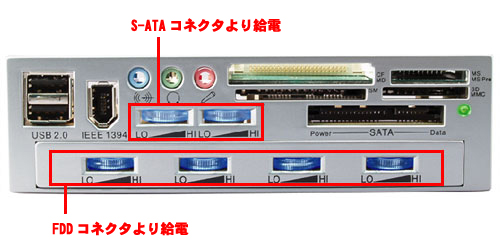

本製品のファンコントローラーは上段に標準2個と下段に取外し可能な4個が搭載されています。
上段と下段で別々で給電する形となります。

☆上段部の取り付け

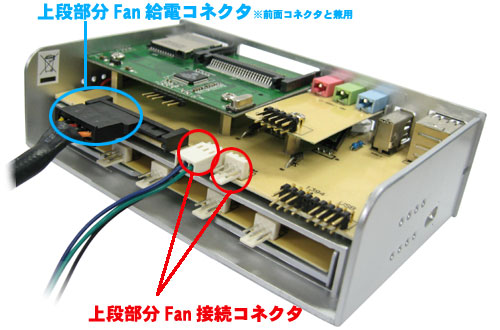

上段部の接続は電源供給のためS-ATA電源コネクタより給電。（青字）
前面コネクタとFanコントローラーの兼用となります。
2箇所のFanの接続は赤字の示す場所となります。
接続の場合はパルスセンサー(回転数検知)を利用しない場合は
直接Fanを接続して頂いて問題はございません。
パルスセンサーを出力する場合は本製品付属のケーブルで
3線(黒青緑)のメスコネクタをコンパネ4号本体へ接続してください。
※パルスセンサーを出力するためにはパルスセンサー対応のFanでなければ回転数は表示されませんのでご注意ください。

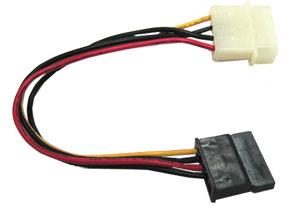

※一部の電源はS-ATA機器用のコネクタを搭載していない場合があります。
その場合は別途で下記画像のような電源変換ケーブルをご用意ください。

☆下段部の取り付け

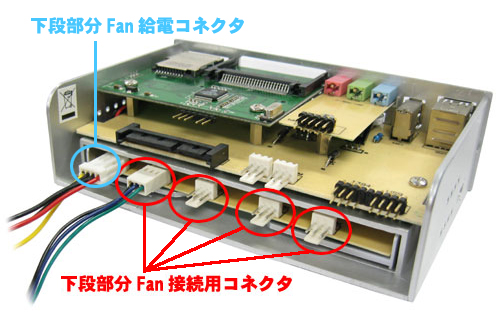

下段部の接続は電源供給のためFDDパワーコネクタより給電。（青字）
4箇所のFanの接続は赤字の示す場所となります。
接続の場合はパルスセンサー(回転数検知)を利用しない場合は
直接Fanを接続して頂いて問題はございません。
パルスセンサーを出力する場合は本製品付属のケーブルで
3線(黒青緑)のメスコネクタをコンパネ4号本体へ接続してください。
※パルスセンサーを出力するためにはパルスセンサー対応のFanでなければ回転数は表示されませんのでご注意ください。

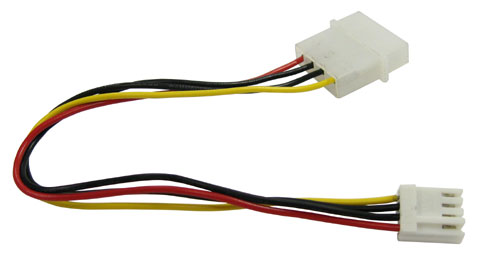

※ご使用になっている電源にFDDコネクタが付属していない、または足りない場合は
別途で下記画像のような電源変換ケーブルをご用意ください。

☆付属ケーブルを利用してパルスセンサーを出力する場合

パルスセンサーを出力する場合は

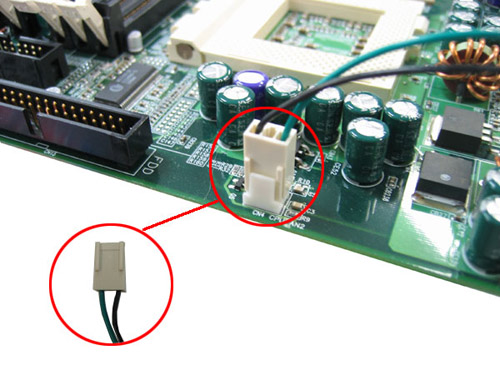

緑と黒の2線のメスピンのコネクタはマザーボードのファンコネクタ（任意の箇所）
に接続してください。

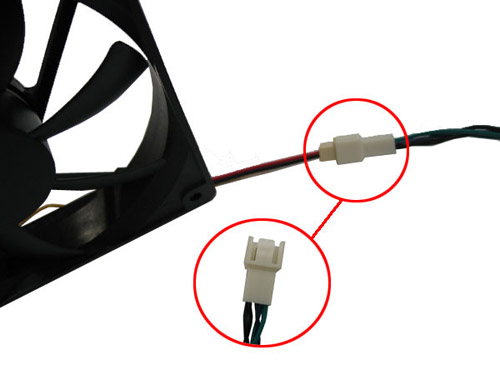

オスコネクタはそのままFanへ接続してください。
