剛力プラグイン 3pinケーブル接続方法 サポート情報

本ページは剛力プラグインの3pinケーブル(Fan用)の接続方法を説明します。

プラグインではない3pinケーブル

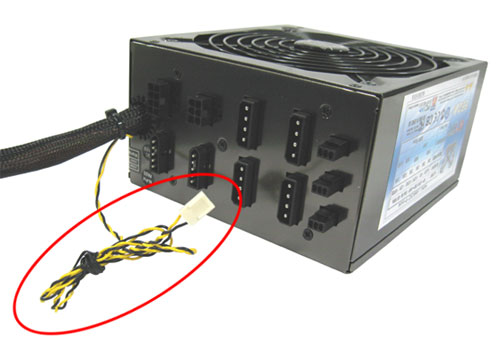

上のの画像(赤枠部分)のケーブルは電源内部にある、電源冷却用のFanの
パルスセンサー出力ケーブル(回転数検知)となります。接続の必要性はございませんが
現在の回転数を調べたい場合は、マザーボード上もしくは回転数をモニタリングする機器へ
接続してください。
※パルスセンサーの出力となりますので回転数の調整などはできません。






プラグインの3pinケーブル

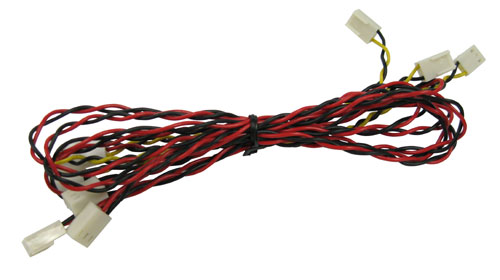

上の画像のプラグインケーブルはケース向けFanコネクタとなります。
電源より直接、電力供給を行います。また、電源の負荷にあわせて自動でファンの回転数を
調整しています。
こちらのケーブルも接続の必要性はございません。
ケースFanの回転数を自動調整(緩やかにまわしたい)したい場合にご利用ください。
※電源に負荷がかからない限り、接続したFanは緩やかに回るため、CPU、VGA、チップ用などの
個別に冷却するクーラーなどにおいては熱暴走する可能性がございますので接続はお勧めできません。

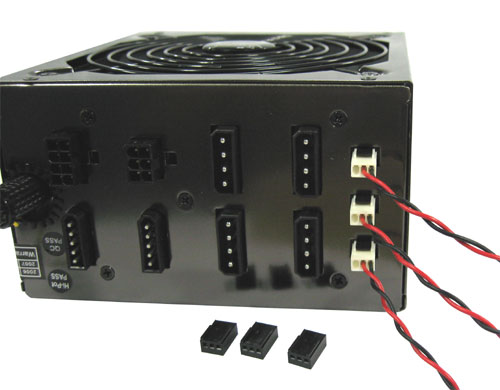

赤と黒のメスコネクタは電力供給用となりますので電源本体へ接続します。
電源本体のコネクタはショート防止のためカバーがつけられていますので取り外してから
接続してください。

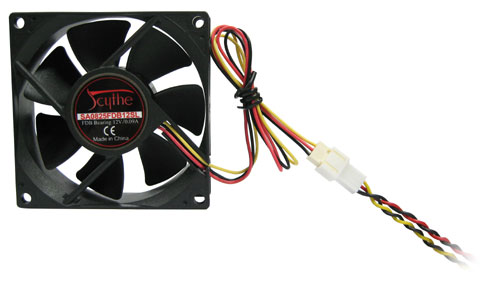

オスコネクタはファンを接続します。ご利用になるFanがペリフェラル4pinの場合は
別途変換ケーブルが必要となります。
※PWMの場合はコネクタの形状が異なるため接続できません。
※電源が低負荷で、回転数の低いFanをご利用の場合、Fanが回転しない場合がございますのでご注意ください。

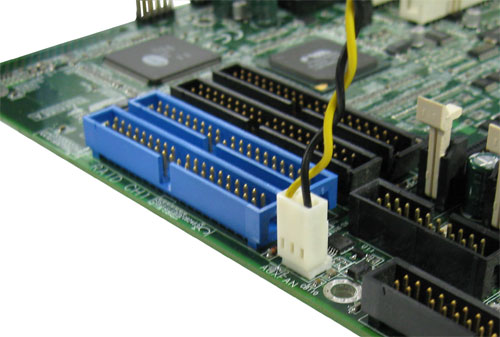

黄色と黒のメスコネクタはパルスセンサー用となりますのでマザーボードもしくは
ファンをモニタリングする機器へ接続してください。
