PWMファンについて　サポート情報

4ピンPWMファンは、マザーボードのBIOSの制御により、ファンの回転数が可変するものとなります。
PWM動作を有効にするには、マザーボードによってBIOS上でPWMに関する設定をする必要があります。

※画像をクリックすると大きな画像が見ることができます。

4ピンPWMファンコネクタ

4ピンコネクタに接続した場合のみPWMで動作し回転数が可変します。

3ピンコネクタに接続した場合は、PWMによる動作は無効となり最大回転数で回転します。

PWMによる動作は、使用環境や使用状況により異なりますが、
アイドル時にファンが停止したりする場合もございます。
また、高い負荷を与えた時など、ある一定の温度に達すると回転し始めるものとなります。
PC起動時にBIOS画面で「CPU FAN ERROR」などといったエラーメッセージが表示される場合は、
BIOSでCPUファンに対する回転数表示や警告の設定を変更することにより、
エラーメッセージの回避が可能です。
BIOSの設定方法やファンの可変状況に関するお話については、
マザーボードにより異なりますので、各マザーボードメーカー様へお問合せください。

※画像をクリックすると大きな画像が見ることができます。

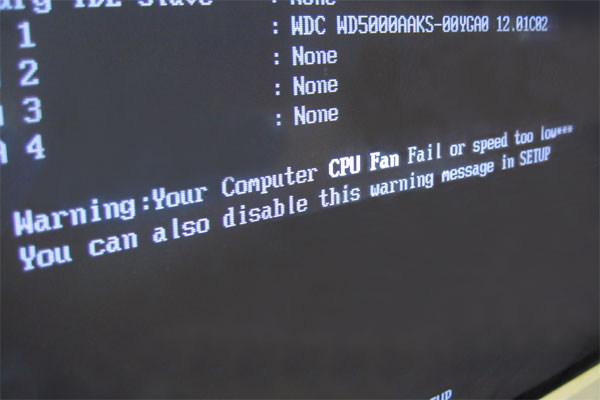

BIOS画面での「CPU Fan Error」の一例です。

エラーメッセージを回避するには、CPU Fanの回転数に関する表示および警告設定を行います。

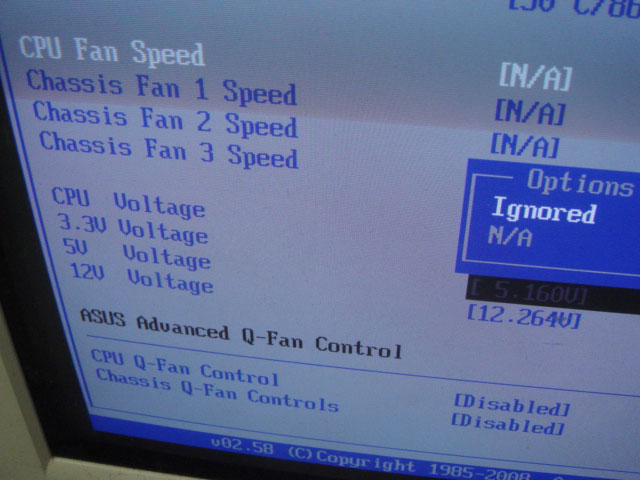

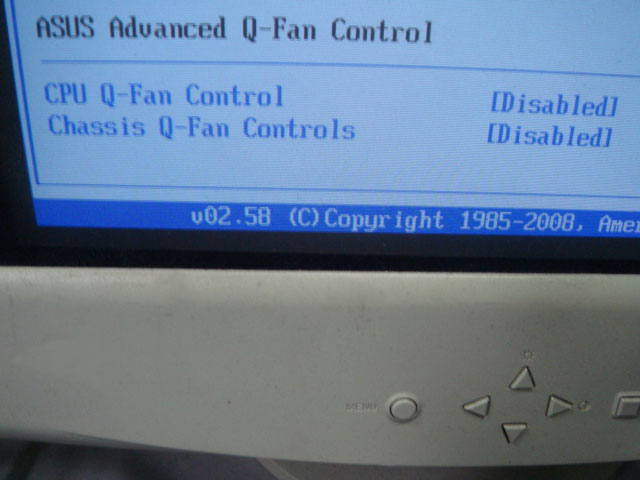

Asus社様製マザーボードの場合

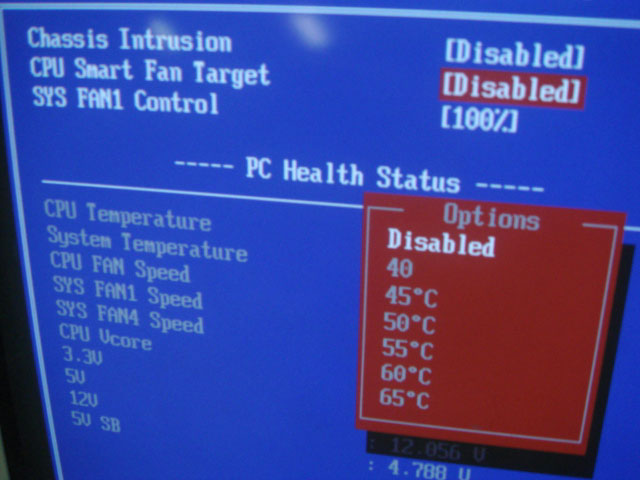

MSI社様製マザーボードの場合
