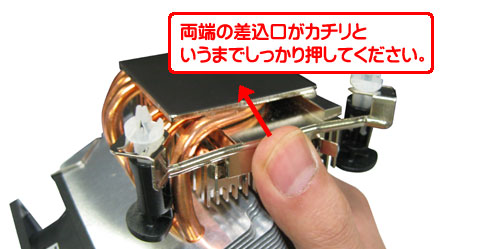

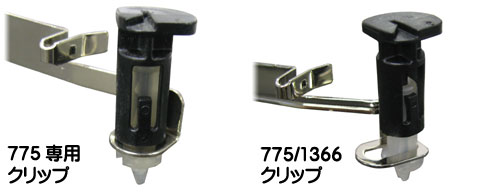

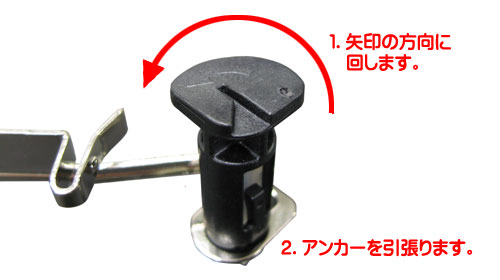

LGA775/1366クリップを
取り付ける場合はクリップを
スライドさせることで各種ソケットへの取り付けが可能となります。

マザーボード側の画像のように内側によっている場合がLGA775、中間地点に1156、外側に1366という位置になります。

クリップ側では、各種ソケットへの位置固定はできないので、実際にマザーボードへ取り付けるときに、位置を調整しながらマザーボードのスルーホールへ入れてください。

LGA775専用クリップの場合は、スライドすることができないので次の説明へ進んでください。

CPUのヒートスプレッダに薄くグリスを塗り、クーラーを乗せます。
前述のとおり、LGA775/1366クリップをご利用の方は、アンカーの位置をスライドさせながら
マザーボードのスルーホールへ入れてください。

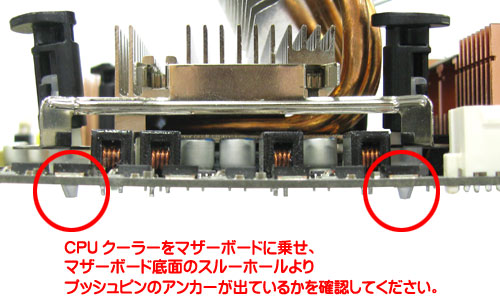

下の画像のように 、マザーボード裏面よりアンカーが4箇所出ていることをご確認ください。

白い突起部分が出ていることが、

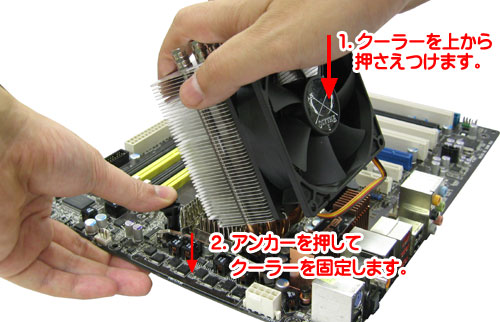

確認取れましたら、 アンカーを押していただき、
クーラーの固定を行います。

アンカーをひとつ押して固定されると
クーラーが傾きますので、クーラーをしっかり
抑えながら、アンカーを押していただき
固定してください。

4箇所のアンカーを押す順序は、対角線上に
順番に押すことをお勧めします。

アンカーを4箇所、押してクーラーの固定が終わりましたら、最後に正常に固定できているかを
ご確認ください。

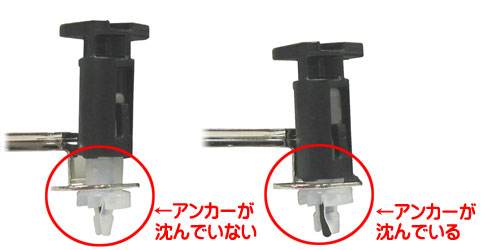

正常に固定できている場合はマザーボード裏面に白い突起部分とその間から、黒い棒が出ています。

最後にクーラーを軽く動かしてみて、ぐらつきや止めていただいたアンカーが外れるような
ことが無ければ取り付けの終了です。

製品の性質上、作業中に突起物などで怪我をする場合がございます。
必要に応じて手袋などをご利用ください。

CPUクーラーの取り付けは電源をOFFにしてマザーボードをケースから取り外し
作業をやりやすい状態で取り付けてください。
