VTMSの取付け方法　AMDソケット　サポート情報
(ソケット754/939/940/AM2/AM2+/AM3)

対象製品

　侍Z、侍Z RevB
　峰クーラー、峰クーラーRevB
　MUGEN、ANDY　SAMURAI　MASTER
　KABUTOクーラー、SAMURAI ZZ、BIG Shuriken、刀３クーラー、
　手裏剣クーラーRev.B(初代含む) ZIPANG2

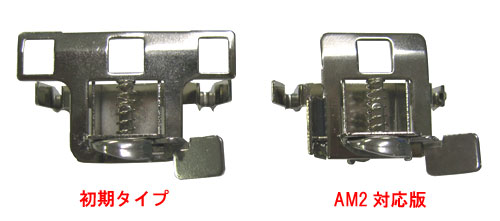

※画像は初期ロットの峰クーラーとなります。現行（2007年1月)のクリップでは改良が加えられ(AM2対応のため)
　形状が多少異なりますが、下記の取り付け方法と変わりはございません。

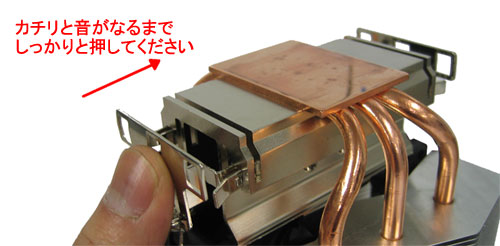

１． まずはクリップを取付けます。
下記の画像のように押し込んで、左右両方がカチリと音がなるまで
しっかりとはめてください。 (はめ込み終わったら、隙間ができていないかご確認ください。)


2． クーラーの底面にグリスを塗ってCPUの上に載せます。
リテンションに付いているツメにクーラーの金具を二個とも掛けます。

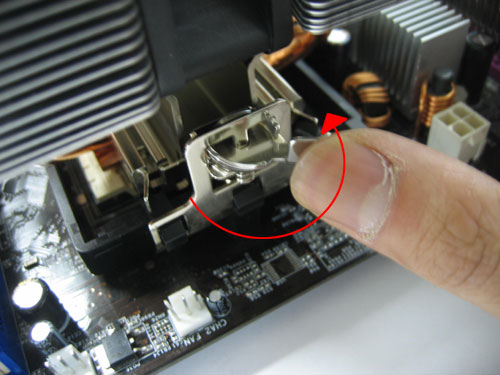

3． どちらか片方の金具のレバーを動かして、どちらか片方の金具を固定します。

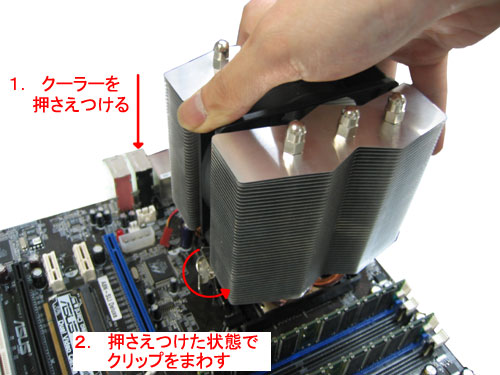

4． 金具を一つ固定したら固定していない金具側のファン下に押し込みます。(下の写真の説明1)
ファン下に押し込んだ状態で、残りの金具のレバーを動かす(下の写真の説明2)と
クーラーの固定が完了します。


片側の金具が取り付けにくい場合は、クーラーの載せる位置を少し動かしてみてください。
どちらかの金具側にクーラーが寄りすぎている場合ですと、
レバーを動かした時の力の掛かり方が不均等になってしまい固定しにくくなります。

力が均等にかかるようにクーラーを中心に置いていただくことを推奨します。

また、それでもレバーがとまってしまう場合は、
クリップの取付け(最初の説明部分)が正確にはめ込まれているかご確認ください。

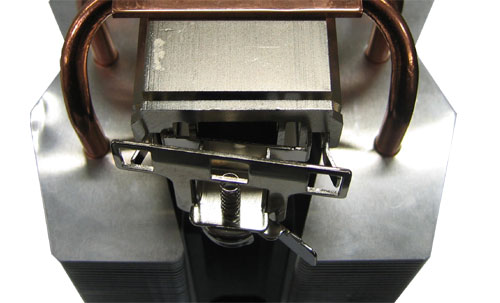

下記写真は極端ではありますが悪い例です。

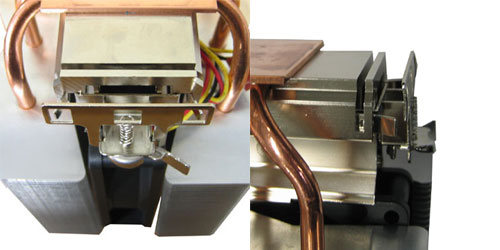

しっかりとはめ込まれている場合であれば下の画像のようになります。
