VTMSの取付け方法ソケット478　サポート情報

対象製品

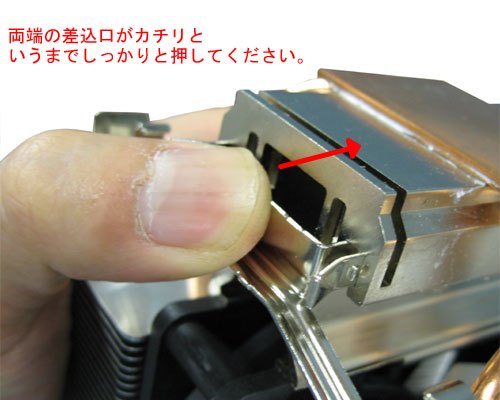

１．	まずはクリップを取付けます。下記の画像のように押し込んで、左右両方がカチリと音がなるまでしっかりとはめてください。 (はめ込み終わったら、隙間ができていないかご確認ください。)

2．	クーラーの底面にグリスを塗ってCPUの上に載せます。リテンションに付いているツメにクーラーの金具を4箇所とも爪を掛けやすいように外側へ出してください。

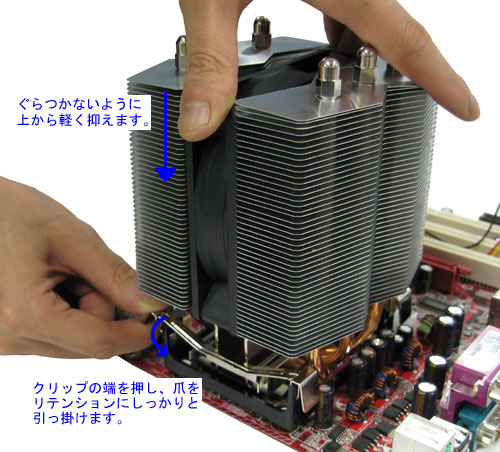

3．	片方の手でCPUクーラーがぐらつかないように抑え、もう片方でクリップの端を押しクリップの爪をリテンションに引っ掛け固定します。

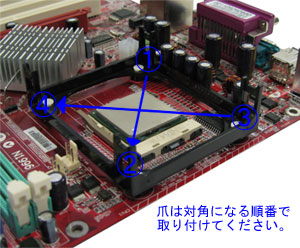

4．	クリップの爪を固定する際の順番としては抑えたクリップ爪の対角上に順番で抑えてください。比較的にクーラーが傾きにくくなります。

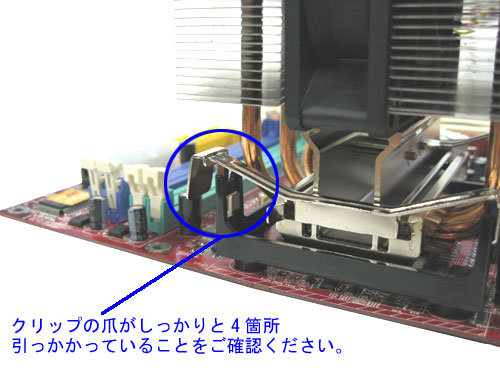

5．	4箇所のクリップの爪をリテンションへ固定できたら、しっかりと爪が引っかかっているかをご確認ください。

6．	最後にFan回転させるためにマザーボード上などにある3Pinコネクタへ接続して、CPUクーラーのインストールが完了となります。

クリップの取付け(最初の説明部分)が正確にはめ込まれているかご確認ください。

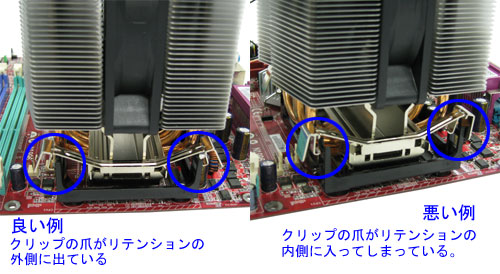

下記写真は極端ではありますが悪い例です。

しっかりとはめ込まれている場合であれば下の画像のようになります。
